مشخصات سخت افزاری:

• میکروکنترلر AVR مدل ATMEGA16
• نمایشگر گرافیکی 128*64
• سنسور فرستنده گیرنده مادون قرمز
• ماژول مخابراتی Sim800C

مشخصات نرم افزاری:

• زبان سی
• کامپایلر CodeVisionAVR V2.05.3

قابلیت ها:

• اندازه گیری ضربان قلب توسط تمامی انگشتان دست
• نمایش بر روی LCD گرافیکی 128*64

اصول کار:

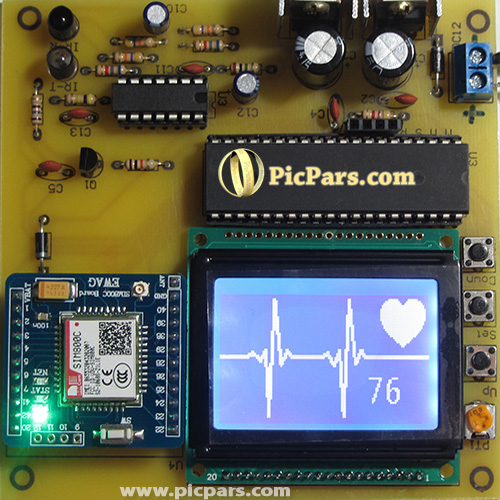

مدار به این صورت کار می کند که وقتی کاربر کلید UP را فشار می دهد تایمر داخلی فعال شده و به مدت 60 ثانیه پالس های آشکار شده توسط سنسور مادون قرمز را شمارش می نماید و بعد از اتمام این زمان مقدار مقدار شمارش شده نمایش داده می شود. در مدت زمانی که مدار در حالت دریافت پالس ها می باشد زمان 60 ثانیه در حال سپری شدن می باشد یک آیکن قلب به صورت چشمک زن بروی نمایشگر نمایش داده می شود.

بعد از اتمام زمان و نمایش پالس ها اگر کاربر کلید UP را فشار دهد این مقدار در حافظه ذخیره می شود. برای نمایش مقادیر ذخیره شده ابتدا کلید Down را فشار داده و سپس توسط کلید UP و DOWN می توانید مقادیر ذخیره شده در حافظه را روئیت نمایید.

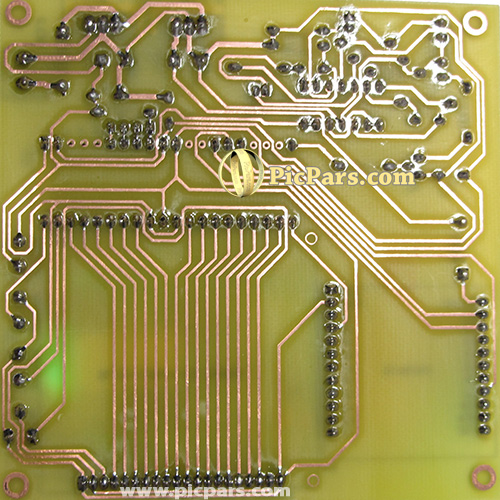

نمای پشت فیبر مدارچاپی

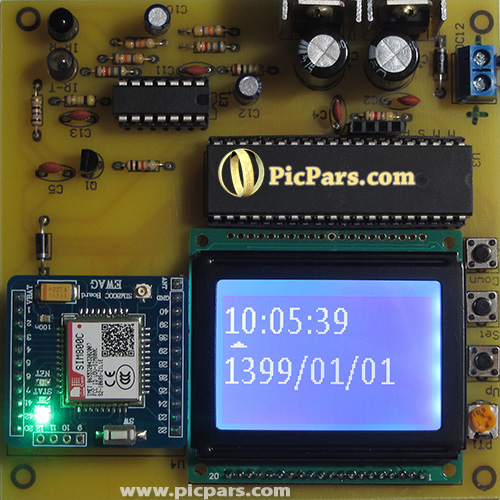

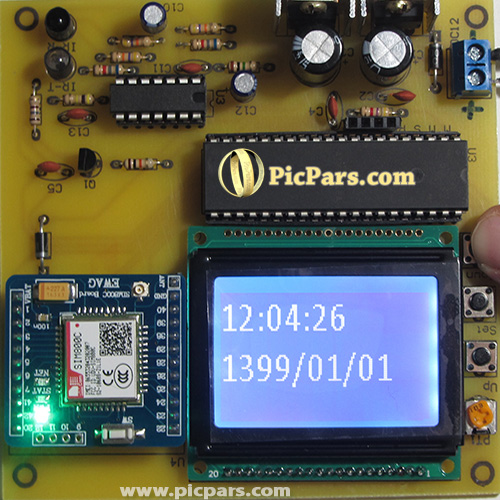

نمایش تاریخ و ساعت دستگاه با نگه داشتن کلید Down

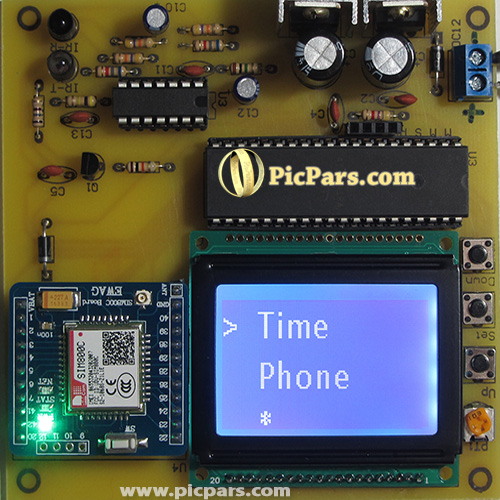

منوی تنظیمات دستگاه

منوی تنظیم ساعت و تاریخ دستگاه

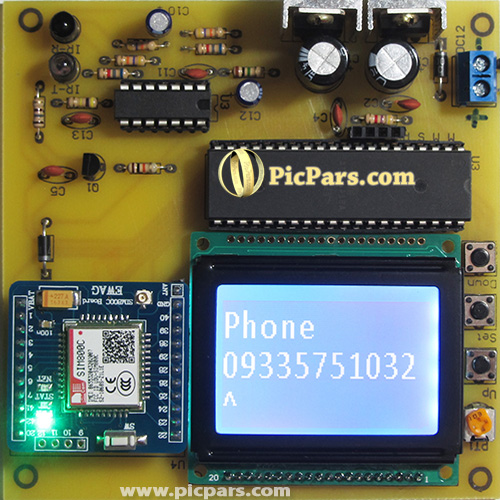

منوی معرفی شماره موبایل گیرنده جهت دریافت پیامک
