مشخصات سخت افزاری:

• میکروکنترلر AVR مدل ATMEGA8
• نمایشگر سون سگمنت سه رقمی
• ولتاژ قابل اندازه گیری 0 تا 270 ولت
• بورد PCB تک لایه SMD
• ابعاد 80mm*45mm

مشخصات نرم افزاری:

• زبان سی
• کامپایلر CodeVisionAVR V2.05.3

قابلیت ها:

• زمان پاسخگویی به نوسانات 20 میلی ثانیه
• اندازه گیری و نمایش ولتاژ برق شهر
• نمایش زمان باقیمانده تا برقراری برق خروجی (رله)
• کالیبره سازی با پتانسیومتر

اصول کار:

در صورتی که برق شهر از حداقل تعریف شده کمتر، یا از حداکثر بیشتر شود رله خروجی قطع خواهد شد، همچنین با اندازه گیری جریان بار های اهمی و با مقدار خطا سلفی/خازنی توان خروجی بعد از رله به صورت پیوسته اندازه گیری و نمایش داده می شود.

همچنین مدت زمانی که باید سپری شود تا برق اصلی وصل شود به صورت معکوس بر روی نمایشگر نشان داده می شود.

این پروژه قابل طراحی در ابعاد و اندازه های دلخواه شما می باشد.

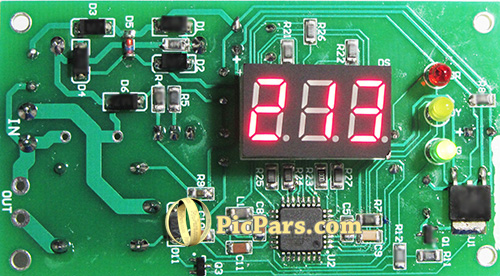

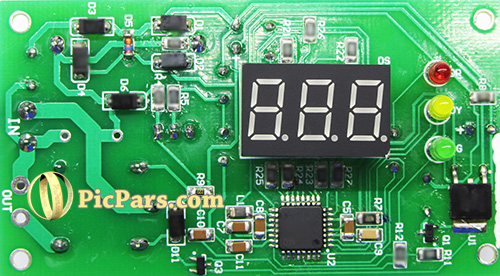

نمای روی مدار:

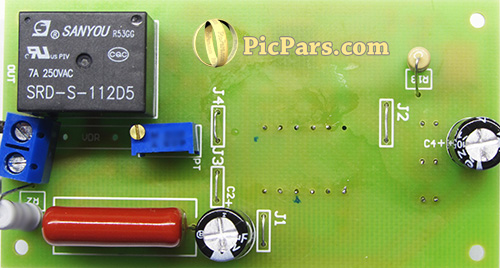

نمای پشت مدار:

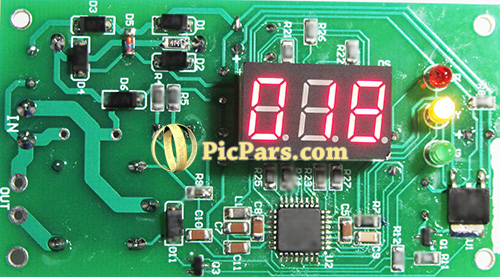

حالت سپری شدن تاخیر:
