| کد پروژه | MCP-41 |

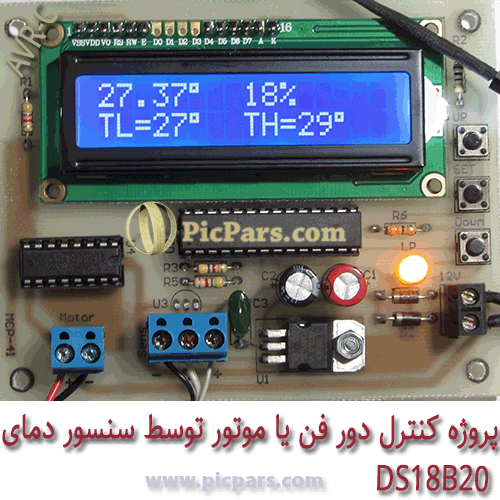

| عنوان پروژه | پروژه کنترل دور فن یا موتور توسط سنسور دما |
| میکروکنترلر | AVR |
| زبان | زبان سی C (کدویژن) |
| نمایشگر | LCD متنی |
| با تغییر گزینه های دلخواه زیر می توانید هزینه کل را محاسبه کنید | |
| هزینه ها |
هزینه سورس برنامه: تومان هزینه فایل HEX برنامه: تومان هزینه شماتیک Altium (پروتل): تومان هزینه PDF شماتیک Altium (پروتل): تومان بدون فایل شماتیک هزینه نقشه مدارچاپی Altium (پروتل): تومان هزینه PDF نقشه مدارچاپی Altium (پروتل): تومان بدون نقشه مدارچاپی (PCB) شبیه سازی پروتیوس ندارد: تومان هزینه ساخت و مونتاژ: تومان جمع کل سفارش: تومان |
مشخصات سخت افزاری:
- میکروکنترلر AVR مدل ATMEGA8
- نمایشگر LCD 16*2
- آیسی درایور ULN2004
- سنسور دمای دیجیتال DS18B20
مشخصات نرم افزاری:
- زبان سی
- کامپایلر CodeVisionAVR V2.05.3
قابلیت ها:
- اندازه گیری دمای محیط و نمایش آن بروی السیدی
- قابلیت محدودیت نمودن حوزه کاری موتور در رنج دمایی دلخواه (بین حداقل و حداکثر)
- خروجی 3.5 آمپر (عادی 2 آمپر)
اصول کار:
بر اساس رنج حداقل و حداکثر تعریف شده توسط کاربر و با توجه به دمای محیط، سرعت موتور بین 10 تا 99 به صورت خودکار تنظیم می شود. کاربر می توانید توسط کلید UP و DOWN این دو رنج دمایی تنظیم نمایید. بر اساس دیتاشیت ULN2004 مقدار جریان خروجی در دمای 25 درجه 3.5 آمپر خواهد که در شرایط عادی می توان تا 2 آمپر خروجی از آن گرفت.
در صورتی که جریان بالاتری نیاز داشته باشید ما می توانیم با تغییراتی در طراحی این کار را برای شما انجام دهیم.
ویدئو:
این پروژه قابل تغییر مطابق با میل و سلیقه شما می باشد. در صورت نیاز می توانید لینک سفارش خرید را کلیک کرده و در قسمت توضیحات تغییرات خود را بیان کنید تا در اولین فرصت تغییرات را اعمال کنیم.
در صورتی که پروژه ای دیگر مد نظر دارید می توانید از اینجا سفارش طراحی جدید برای ما ارسال کنید.
در صورتی که پروژه ای دیگر مد نظر دارید می توانید از اینجا سفارش طراحی جدید برای ما ارسال کنید.
